| الاسم التجاري: | YUHONG |
| رقم الطراز: | لا يوجد |
| الـ MOQ: | 500 كلغ |
| السعر: | To be discussed |
| تفاصيل التعبئة: | حافظة خشبية بإطار حديدي |
| شروط الدفع: | تي / تي، خطاب الاعتماد |

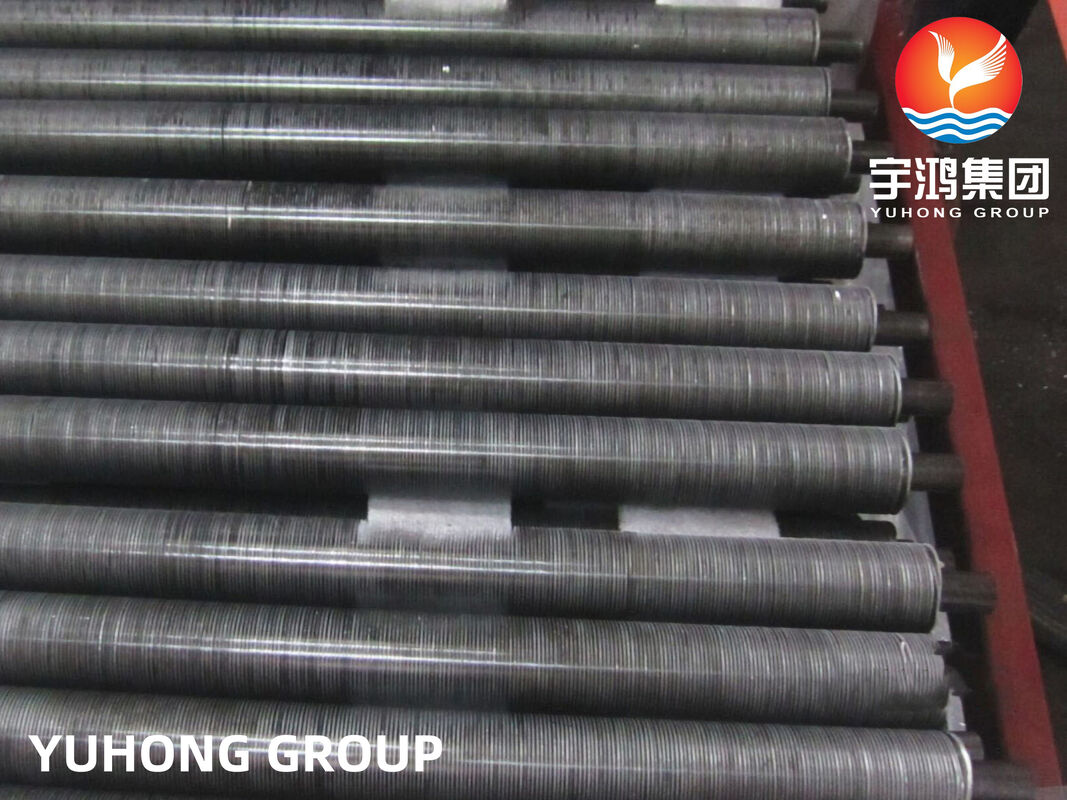

أنبوب ASTM A179 ذو الرفوف اللاصقة لمجففات المعكرونة المسبقة والمجففات الرئيسيةهو مكون نقل حرارة مصمم لأنظمة تسخين الهواء المستخدمة في معالجة المعكرونة ومعدات التجفيف الصناعية.أيه إس تي إم إيه 179المتطلبات مع الزعانف الملفوفة بالهليكسية من الألومنيوم لتوفير سطح نقل حراري خارجي كبير.
أنبوب الأساس الصلب الكربوني ASTM A179 يوفر قوة ميكانيكية موثوقة ومقاومة للضغط لوسائل التسخين مثل البخار أو الماء الساخن.بينما الزعانف الألومنيوم زيادة منطقة نقل الحرارة الفعالة على الجانب الهوائيهذا البناء مناسب بشكل خاص لأنظمة الدورة الهوائية الساخنة المستمرة حيث يتطلب أبعاد المعدات المدمجة ونقل الحرارة الفعال.
يمكن تصنيع الأنابيب ذات الأجنحة الملتوية وفقًا لتصميم مبادل الحرارة للعميل ، بما في ذلك قطر الأنابيب ، وسمك الجدار ، وارتفاع الأجنحة ، وسمك الأجنحة ، ومسافة الأجنحة ، وطول الأجنحة ،وقطع الأنابيب غير المزروعة.
أنابيب ASTM A179 ذات الزعانف الملتوية مع الزعانف الألومنيوم تستخدم عادة في:
في أنظمة تجفيف المعكرونة ، يمكن استخدام مجموعة الأنبوب المزدوج كلفل تدفئة الهواء. يتدفق البخار أو الماء الساخن عبر أنبوب ASTM A179 ، بينما يمر هواء العملية عبر أجنحة الألومنيوم.يزيد سطح الزعانف من نقل الحرارة من الجانب الهوائي ويساعد على توفير ظروف تسخين مستقرة لعمليات التجفيف المستمرة.
البناء النموذجي يتكون من:
أنبوب القاعدة:أنبوب فولاذ منخفض الكربون ASTM A179
مادة الزعانف:الألومنيوم
نوع الزعانف:السلاحف الملتوية بالدوامة
وسيلة التدفئة:البخار، الماء الساخن، أو سوائل التدفئة الأخرى المتوافقة
جانب نقل الحرارة:الهواء القسري أو المتداول
شريط زعانف الألومنيوم يتم تدويره بشكل هليكلي حول الخارج من أنبوب القاعدة. اعتمادا على الأداء الحراري المطلوب وظروف التشغيل، يمكن تصنيع الزعانف في ارتفاعات مختلفة,السماكة، والمنحدرات.
| المعلم | النطاق النموذجي |
|---|---|
| مادة الأنبوب الأساسي | أيه إس تي إم إيه 179 |
| أنبوب القاعدة OD | 12.7 50.8 ملم |
| سمك جدار الأنبوب الأساسي | 1.5 ️ 5.0 ملم |
| طول الأنابيب | ما يصل إلى 12000 مم |
| مادة الزعانف | الألومنيوم |
| ارتفاع الزعانف | 6 20 ملم |
| سمك الزعانف | 0.3 ️ 1.5 ملم |
| حافة الزعانف | 2 ️ 8 زعانف/بوصة |
| طول الزعانف | حسب الحاجة |
| الطول بدون أجنحة | حسب الحاجة |
| نوع الزعانف | جرح / جرح محوري |
| إعداد نهاية الأنابيب | من غير القطع المعدنية |
يحدد ASTM A179 أنابيب مبادل حرارة من الفولاذ منخفض الكربون بدون مسام. يتم عرض متطلبات التكوين الكيميائي النموذجي للأنبوب الأساسي أدناه.
| العنصر | متطلبات ASTM A179 |
| الكربون (ج) | 00.06 0.18% |
| المانغنيز (Mn) | 0.27 0.63% |
| الفوسفور (P) | ≤ 0.035% |
| كبريت (S) | ≤ 0.035% |
| السيليكون (Si) | غير محدد |
المتطلبات الميكانيكية النموذجية للأنابيب الأساسية ASTM A179:
| الممتلكات | الاحتياج |
| قوة الشد | ≥ 325 MPa |
| قوة الغلة | ≥ 180 MPa |
| الطول في 2 بوصة (50.8 ملم) | ≥ 35% |
